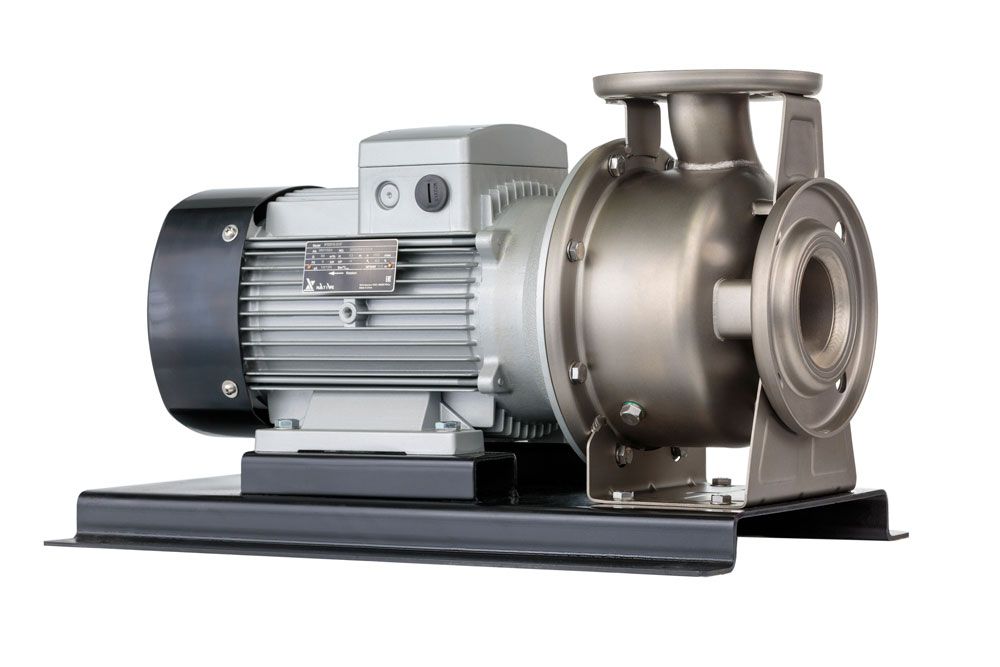

Что входит в обвязку центробежного насоса
Время прочтения: 13 минут

Обвязка центробежного насоса включает всасывающий и напорный трубопроводы, запорную и обратную арматуру, соединительные детали, контрольно-измерительные приборы, дренажные и воздушные устройства. В зависимости от условий эксплуатации в неё также могут входить фильтры, донный клапан, байпас минимального расхода, компенсаторы, вибровставки, датчики и средства автоматической защиты.

Состав насосного узла нельзя определять только по диаметру патрубков агрегата. Необходимо учитывать тип насоса, способ подачи жидкости, расчётный расход и напор, свойства рабочей среды, вероятность гидроудара, требования к обслуживанию и условия размещения оборудования.

Особенно важна конфигурация всасывающей линии. Ошибки на этом участке повышают гидравлические потери, нарушают распределение потока на входе в рабочее колесо и могут привести к кавитации, шуму, вибрации и снижению производительности. Производители насосного оборудования рекомендуют минимизировать сопротивление всасывающей линии, обеспечивать её герметичность и не допускать передачи нагрузки трубопровода на патрубки насоса.

Что называют обвязкой насоса

Основные способы крепежа фланца

Обвязка насосного оборудования — это комплекс трубопроводов, арматуры, соединительных деталей, приборов контроля и вспомогательных устройств, с помощью которых насос подключается к технологической системе.

Она должна обеспечивать:

  • подвод жидкости к всасывающему патрубку без значительных потерь давления;
  • отвод среды в напорный трубопровод;
  • отключение агрегата для ремонта и обслуживания;
  • защиту от обратного потока;
  • заполнение и опорожнение системы;
  • удаление воздуха;
  • контроль давления и рабочего режима;
  • защиту от сухого хода, перегрузки и недопустимых режимов;
  • компенсацию температурных перемещений и вибраций;
  • безопасный демонтаж насоса и арматуры.

При этом насос, электродвигатель и фундамент обычно рассматривают как элементы насосного агрегата, а трубопроводы, клапаны, фитинги и приборы — как элементы его обвязки.

Основные элементы обвязки центробежного насоса

Сходства и различия разных типов клапанов

Состав оборудования зависит от проекта, но типовая схема включает следующие узлы.

Элемент Место установки Назначение
Всасывающий трубопровод До насоса Подвод рабочей среды
Запорная арматура На входе при работе с подпором Отключение насоса от источника или коллектора
Донный клапан На конце всасывающей трубы Сохранение заполнения при всасывании из нижнего резервуара
Фильтр или грязевик Перед насосом при необходимости Задержание твёрдых включений
Эксцентрический переход Перед всасывающим патрубком Соединение труб разных диаметров без образования воздушного кармана
Мановакуумметр На всасывающей стороне Контроль давления или разрежения
Напорный трубопровод После насоса Отвод перекачиваемой среды
Обратный клапан После насоса Предотвращение обратного потока
Запорная арматура После обратного клапана Отключение агрегата от напорной сети
Манометр На напорной стороне Контроль давления
Дренажная арматура В нижних точках Опорожнение оборудования
Воздушная арматура В верхних точках Удаление воздуха
Компенсаторы и вибровставки По проекту Компенсация перемещений и снижение передачи вибрации
Опоры и крепления На трубопроводах Исключение нагрузки на патрубки насоса
Датчики и автоматика На насосе и трубопроводах Управление и защита оборудования
Байпас Между напорной и всасывающей линиями или резервуаром Поддержание минимального расхода

Не все перечисленные элементы обязательны для любой установки. Например, донный клапан нужен преимущественно при всасывании из расположенной ниже ёмкости, а байпас минимального расхода — только тогда, когда насос может длительно работать при слишком малой подаче.

Что входит во всасывающую линию

Всасывающий трубопровод центробежного насоса подводит жидкость к рабочему колесу. Его конструкция оказывает непосредственное влияние на создаваемую подачу, кавитационный запас и устойчивость работы агрегата.

Типовая всасывающая линия может включать:

  • трубопровод расчётного диаметра;
  • запорную арматуру;
  • фильтр или грязевик;
  • донный клапан с сеткой;
  • эксцентрический переход;
  • прямой участок перед насосом;
  • мановакуумметр или датчик давления;
  • штуцер для заполнения и удаления воздуха;
  • дренаж;
  • опоры и крепления.

Всасывающий трубопровод

Диаметр всасывающего трубопровода должен определяться по расходу, допустимой скорости движения жидкости и доступному кавитационному запасу. Он не должен быть меньше диаметра всасывающего патрубка без соответствующего расчёта.

На практике труба перед насосом часто имеет больший внутренний диаметр, чем входной патрубок. Это позволяет уменьшить скорость потока и потери давления. KSB приводит ориентировочное верхнее значение скорости около 1,8 м/с для всасывающих линий, но конкретный показатель должен определяться расчётом и отраслевыми требованиями.

Всасывающая труба должна быть герметичной. Даже при отсутствии видимой утечки жидкости через неплотности может подсасываться воздух, поскольку давление внутри трубопровода бывает ниже атмосферного.

Запорная арматура на входе

Если насос работает с подпором, то есть жидкость поступает из расположенной выше ёмкости или всасывающего коллектора, перед агрегатом обычно устанавливают запорную арматуру.

Для отключения применяют:

  • полнопроходной шаровой кран;
  • клиновую задвижку;
  • дисковый поворотный затвор;
  • шиберную задвижку для загрязнённых сред;
  • запорный клапан специальной конструкции.

Арматура позволяет отсоединить насос для ремонта без опорожнения резервуара или общего коллектора. Во время нормальной работы она должна быть полностью открыта.

Регулировать производительность центробежного насоса за счёт прикрытия входной арматуры нельзя. Такое дросселирование увеличивает потери на всасывании, снижает доступный кавитационный запас и может вызвать кавитацию.

При выборе арматуры учитывают не только DN и PN, но и её фактическое проходное сечение. Номинальный диаметр полнопроходного шарового крана и редуцированного крана может быть одинаковым, однако их гидравлическое сопротивление будет различаться.

Донный клапан

Если насос установлен выше минимального уровня жидкости и не является самовсасывающим, на погружённом конце трубы может устанавливаться донный обратный клапан.

Он:

  • предотвращает опорожнение всасывающего трубопровода после остановки;
  • сохраняет насос заполненным;
  • сокращает время подготовки к повторному запуску;
  • препятствует попаданию в трубу крупных загрязнений, если оснащён сеткой.

Несамовсасывающий центробежный насос перед пуском должен быть заполнен жидкостью. KSB указывает, что при расположении рабочего колеса выше уровня источника для сохранения заполнения может использоваться донный или поворотный обратный клапан.

Донный клапан не следует устанавливать автоматически в любой системе. Он создаёт дополнительное сопротивление и при резком закрытии может участвовать в формировании скачка давления. Его пропускную способность и скорость закрытия необходимо учитывать при расчёте.

Фильтр или грязевик

Фильтр грубой очистки защищает насос от окалины, ржавчины, песка, сварочного шлака и других твёрдых включений.

Его включают в обвязку, если:

  • среда может содержать механические примеси;
  • рабочее колесо имеет узкие проходные каналы;
  • загрязнения способны повредить механическое уплотнение;
  • трубопровод вводится в эксплуатацию после монтажа;
  • насос работает в системе с повышенным риском образования отложений.

Фильтр должен иметь достаточную площадь прохода и возможность очистки. Загрязнённая сетка увеличивает потери на всасывании, поэтому желательно предусмотреть контроль перепада давления до и после фильтра.

Производители рекомендуют перед запуском очищать новые трубопроводы от окалины, сварочного шлака и других загрязнений, а фильтр устанавливать при наличии такой необходимости.

Эксцентрический переход

Если диаметр трубопровода больше диаметра всасывающего патрубка, применяют переход. На горизонтальной линии предпочтительно использовать эксцентрическое исполнение.

Плоскую сторону перехода обычно располагают сверху. Такая конфигурация уменьшает риск образования верхнего воздушного кармана.

Концентрический переход на горизонтальном всасывающем участке способен сформировать локальную верхнюю полость, в которой будет скапливаться воздух. KSB рекомендует применять эксцентрические переходы на горизонтальных всасывающих линиях именно для предотвращения воздушных карманов.

Прямой участок перед насосом

Перед всасывающим патрубком желательно обеспечить выровненный поток без интенсивного вращения и асимметрии скоростей.

Однако универсального требования «всегда оставлять 5 или 10 диаметров» не существует. Необходимая длина зависит от вида ближайшего отвода, клапана, перехода и рекомендаций изготовителя конкретного насоса.

В одной инструкции Xylem указывается прямой участок длиной не менее трёх диаметров, тогда как отраслевой анализ Wilo показывает, что нормативные требования могут предусматривать пять диаметров или определять длину по типу установленного фитинга. Поэтому значение должно приниматься по проекту и руководству производителя, а не по универсальной схеме из интернета.

Мановакуумметр

На входе в насос устанавливают мановакуумметр, манометр или электронный датчик давления. Выбор прибора зависит от того, работает линия с избыточным давлением или разрежением.

Показания позволяют:

  • контролировать условия всасывания;
  • определять потери давления;
  • выявлять загрязнение фильтра;
  • обнаруживать закрытую арматуру;
  • оценивать вероятность кавитационного режима;
  • сравнивать фактические показатели с расчётными.

Прибор желательно подключать через отдельный кран, чтобы его можно было заменить без полного опорожнения системы.

Что входит в напорную линию

Как выбрать и установить клиновую задвижку

Напорный трубопровод центробежного насоса отводит жидкость от агрегата и передаёт её в систему. Его конфигурация обычно меньше влияет на условия входа в рабочее колесо, однако от неё зависят гидравлические потери, безопасность и возможность обслуживания.

Типовой состав напорной линии:

  • переход или диффузор;
  • манометр или датчик давления;
  • обратный клапан;
  • запорная арматура;
  • регулирующий клапан при необходимости;
  • расходомер;
  • байпас минимального расхода;
  • предохранительные устройства;
  • воздухоотводчик;
  • дренаж;
  • компенсаторы, опоры и монтажные вставки.

Переход после насоса

Диаметр напорного патрубка насоса не всегда совпадает с диаметром магистрального трубопровода. Для соединения применяют концентрический переход или диффузор.

Переход должен быть достаточно плавным, чтобы не создавать избыточной турбулентности и значительных местных потерь. Его конкретные размеры определяются гидравлическим расчётом и компоновкой насосного узла.

Обратный клапан

Обратный клапан препятствует движению жидкости из напорной системы обратно через остановленный насос.

Он решает несколько задач:

  • предотвращает опорожнение напорной линии;
  • защищает насос от обратного вращения;
  • исключает обратный поток из коллектора;
  • разделяет параллельно подключённые агрегаты;
  • уменьшает вероятность запуска насоса в неправильном направлении вращения.

При параллельной работе нескольких насосов отдельный обратный клапан устанавливается на напорной ветви каждого агрегата. Он не позволяет работающему насосу направлять поток через остановленное оборудование.

Выбор конструкции зависит от DN, скорости потока, положения трубопровода и допустимой динамики закрытия. Могут применяться:

  • поворотные обратные клапаны;
  • подъёмные клапаны;
  • двухстворчатые межфланцевые клапаны;
  • осевые клапаны;
  • шаровые обратные клапаны;
  • модели с пружинным закрытием.

Для насосных систем важна не только герметичность, но и скорость закрытия. Слишком медленное закрытие допускает значительный обратный разгон жидкости, а слишком резкое может усилить гидроудар.

Запорная арматура на выходе

После обратного клапана обычно устанавливают задвижку, шаровой кран или дисковый затвор.

Распространённая последовательность выглядит так:

насос → манометр → обратный клапан → запорная арматура → напорный трубопровод.

Такое расположение позволяет закрыть напорную линию и обслужить обратный клапан вместе с насосом. В руководстве Xylem также рекомендуется устанавливать обратный клапан на нагнетании, а за ним — запорное устройство.

Для крупных диаметров чаще выбирают задвижки или дисковые затворы. На небольших и средних трубопроводах могут использоваться полнопроходные шаровые краны.

Задвижка отличается небольшими потерями давления в полностью открытом состоянии и применяется преимущественно как отсечное устройство. Для продолжительного регулирования расхода нужна конструкция, специально рассчитанная на дросселирование.

Регулирующая арматура

Производительность центробежного насоса можно изменять регулирующим клапаном на напорной линии. При его прикрытии увеличивается сопротивление системы и рабочая точка перемещается по характеристике насоса.

Такой способ подходит не для каждой установки, поскольку часть энергии теряется на клапане. При часто изменяющемся расходе может быть целесообразнее частотное регулирование электродвигателя.

На всасывающей стороне регулирующий клапан не устанавливают, если только это не предусмотрено специальной технологической схемой.

Манометр

Манометр на напорной линии показывает давление, создаваемое насосом. Вместе с прибором на всасывании он позволяет оценить фактический перепад давления и сравнить режим с характеристикой агрегата.

Для полноценного контроля дополнительно могут использоваться:

  • датчик давления;
  • реле давления;
  • преобразователь перепада;
  • расходомер;
  • датчик температуры;
  • сигнализатор минимального расхода.

Байпас минимального расхода

Центробежный насос не всегда допускает длительную работу при закрытой напорной арматуре или слишком малом расходе. В таком режиме энергия переходит в тепло, жидкость в корпусе нагревается, а внутренние детали испытывают повышенные нагрузки.

Для защиты предусматривают линию минимального расхода, по которой часть жидкости возвращается:

  • во всасывающий резервуар;
  • в накопительную ёмкость;
  • в специально рассчитанную точку всасывающей системы.

Подача по байпасу может регулироваться дроссельной шайбой, клапаном или автоматическим рециркуляционным устройством. KSB отмечает, что автоматический клапан минимального расхода открывает байпас при снижении подачи и помогает отводить тепло от насоса.

Возвращать горячую жидкость непосредственно во всасывающий патрубок без расчёта нельзя. Это может повысить температуру на входе и ухудшить кавитационные условия.

Дренажная и воздушная арматура

Дренажи и устройства удаления воздуха являются важной частью схемы обвязки центробежного насоса, особенно если агрегат необходимо регулярно обслуживать.

Дренаж

Дренажный кран или клапан устанавливают в нижней точке изолируемого участка. Он позволяет:

  • слить жидкость из корпуса;
  • сбросить остаточное давление;
  • подготовить насос к демонтажу;
  • удалить промывочную среду;
  • предотвратить замерзание жидкости при остановке оборудования.

Дренаж необходимо выводить в безопасную систему сбора. Для горячих, токсичных, горючих и химически активных сред открытый слив недопустим.

Перед разборкой насос должен быть отключён от системы, давление — сброшено, а жидкость — удалена через предусмотренные дренажные устройства.

Удаление воздуха

Воздухоотводчики, вентили и пробки для выпуска воздуха размещают в верхних точках, где возможно образование воздушных карманов.

Наличие воздуха может привести к:

  • снижению подачи;
  • нестабильному давлению;
  • потере заполнения;
  • шуму и вибрации;
  • ухудшению охлаждения уплотнений;
  • невозможности нормального запуска.

На протяжённых напорных линиях с изменяющимся профилем воздушные клапаны устанавливают в расчётных верхних точках. Xylem указывает, что в местах возможного скопления воздуха должны предусматриваться устройства для его удаления.

Опоры, компенсаторы и вибровставки

Вес труб, арматуры и находящейся внутри жидкости не должен передаваться на патрубки насоса. Трубопроводы закрепляют на независимых опорах, а фланцы соединяют без натяга и принудительного совмещения.

Нарушение этого требования может вызвать:

  • деформацию корпуса;
  • нарушение центровки валов;
  • повышенную вибрацию;
  • повреждение подшипников;
  • ускоренный износ механического уплотнения;
  • трещины в патрубках и фланцах.

Производители прямо указывают, что трубопровод должен иметь собственные опоры и подключаться без передачи напряжений на насос.

Компенсаторы

Компенсаторы воспринимают температурные перемещения трубопровода и могут уменьшать передачу вибрации.

Однако гибкая вставка не заменяет опоры. Необорудованный ограничителями компенсатор под действием внутреннего давления способен создавать значительную осевую силу и передавать её на насос.

KSB обращает внимание, что при применении компенсаторов необходимо исключить воздействие осевых сил от внутреннего давления на насосный агрегат. Для этого используются соответствующие ограничители, тяги и неподвижные опоры.

Монтажные вставки

Демонтажная или монтажная вставка позволяет компенсировать небольшой осевой зазор при установке арматуры и упрощает снятие оборудования.

Её часто размещают рядом с:

  • задвижкой;
  • дисковым затвором;
  • обратным клапаном;
  • насосом большого диаметра.

После монтажа вставка должна быть надёжно зафиксирована. Она не должна использоваться для устранения значительной несоосности труб.

Вспомогательные линии уплотнений

Классификация трубопроводной арматуры

Промышленные центробежные насосы могут иметь дополнительные трубопроводы, связанные с механическим уплотнением или сальниковым узлом.

В состав вспомогательной обвязки входят:

  • линия промывки уплотнения;
  • подача охлаждающей жидкости;
  • отвод утечек;
  • барьерная или буферная система;
  • сепаратор;
  • теплообменник;
  • бачок затворной жидкости;
  • приборы контроля давления и температуры.

Необходимость такой системы зависит от конструкции уплотнения и свойств перекачиваемой среды. Для чистой холодной воды отдельная промывочная схема может не требоваться, а для горячих, загрязнённых, кристаллизующихся или токсичных жидкостей без неё надёжная работа уплотнения может быть невозможна.

Конфигурацию следует принимать по документации изготовителя насоса и механического уплотнения.

Автоматика и защита насосного агрегата

Полная обвязка насосной установки включает не только трубы и клапаны, но и средства контроля, управления и аварийной защиты.

В зависимости от назначения устанавливают:

  • защиту от сухого хода;
  • датчик минимального давления на входе;
  • поплавковый выключатель;
  • датчик уровня;
  • реле или преобразователь давления;
  • расходомер;
  • датчик температуры подшипников;
  • контроль вибрации;
  • защиту двигателя от перегрузки;
  • контроль чередования и пропадания фаз;
  • частотный преобразователь;
  • автоматическое переключение рабочего и резервного насосов.

Xylem рекомендует предусматривать защиту электродвигателя от перегрузки и короткого замыкания, а также систему защиты от сухого хода, связанную с датчиком давления, поплавком или уровнемерами.

Автоматизация особенно важна для насосных станций без постоянного присутствия персонала и для систем с несколькими параллельно работающими агрегатами.

Типовая схема обвязки центробежного насоса

Для насоса, работающего с подпором, базовая последовательность может выглядеть так:

резервуар или всасывающий коллектор → запорная арматура → фильтр при необходимости → эксцентрический переход → прямой участок → мановакуумметр → насос → манометр → обратный клапан → запорная арматура → напорный коллектор.

Дополнительно предусматривают:

  • дренаж в нижней точке;
  • устройство выпуска воздуха;
  • опоры;
  • монтажные вставки;
  • компенсаторы;
  • датчики;
  • линию минимального расхода.

Схема при всасывании из нижнего резервуара

Если насос находится выше уровня жидкости:

приёмная сетка → донный клапан → герметичная всасывающая труба → эксцентрический переход → насос → обратный клапан → запорная арматура → напорный трубопровод.

Перед первым пуском насос и всасывающую трубу заполняют жидкостью. Если донный клапан не предусмотрен, требуется другая система вакуумирования или заполнения.

Схема параллельного подключения насосов

При параллельной работе каждый агрегат получает собственную ветвь:

всасывающий коллектор → запорная арматура → насос → обратный клапан → запорная арматура → напорный коллектор.

Индивидуальные клапаны позволяют отключать один агрегат без остановки всей станции. Обратные клапаны исключают переток через неработающий насос.

Как подобрать арматуру для обвязки

Арматура должна соответствовать не только диаметру трубы, но и фактическим условиям эксплуатации.

Номинальный диаметр DN

DN выбирают с учётом:

  • расхода;
  • скорости потока;
  • диаметра трубопровода;
  • проходного сечения изделия;
  • допустимых потерь давления.

Особенно важно не создавать необоснованное сужение на всасывающей линии.

Номинальное давление PN

PN должно соответствовать максимальному возможному давлению с учётом:

  • давления на входе;
  • напора насоса;
  • работы при минимальной подаче;
  • статического столба жидкости;
  • температуры;
  • переходных процессов;
  • гидроудара;
  • испытательного давления.

Сумма максимального давления на входе и давления, создаваемого насосом, не должна превышать допустимое рабочее давление оборудования.

Материалы

Материал корпуса и уплотнений выбирают по составу рабочей среды.

На практике применяются:

  • чугун;
  • углеродистая сталь;
  • нержавеющая сталь;
  • бронза;
  • латунь;
  • полимерные материалы;
  • специальные сплавы.

Необходимо проверить совместимость среды с корпусом, диском, шаром, седлом, прокладками и эластомерными уплотнениями.

Тип соединения

В обвязке используются:

  • фланцевые соединения;
  • межфланцевый монтаж;
  • резьбовые соединения;
  • муфтовое присоединение;
  • сварка;
  • штуцерные соединения.

На промышленных установках распространены фланцевые клапаны и задвижки, поскольку они упрощают обслуживание и замену оборудования.

Фланцы подбирают по DN, PN, исполнению уплотнительной поверхности, материалу и стандарту. Ответные фланцы должны быть соосны, а болты необходимо затягивать равномерно.

Типичные ошибки при обвязке

Арматура меньшего проходного сечения

Уменьшение диаметра повышает скорость потока и потери давления. На всасывающей линии это может привести к недостаточному давлению на входе и кавитации.

Регулирование задвижкой перед насосом

Прикрытие входной арматуры ухудшает условия всасывания. Производительность регулируют на напорной стороне или изменением частоты вращения.

Неправильный переход перед насосом

Концентрический переход на горизонтальном всасывающем участке может сформировать воздушный карман. Для такой конфигурации обычно применяют эксцентрический переход плоской стороной вверх.

Отвод непосредственно перед патрубком

Отвод, тройник или иной элемент способен создать вращение и неравномерность потока. Допустимое расстояние до насоса определяется типом фитинга и рекомендациями изготовителя.

Отсутствие обратного клапана

После остановки жидкость может пойти в обратном направлении и раскрутить рабочее колесо. Особенно опасно это при параллельной работе насосов.

Фильтр без контроля загрязнения

По мере засорения фильтра потери давления растут. Если состояние элемента не контролируется, насос может перейти в кавитационный режим.

Трубопровод опирается на насос

Вес труб и арматуры не должен восприниматься патрубками. Для каждого тяжёлого элемента предусматривают опору.

Компенсатор без ограничителей

Неограниченная гибкая вставка способна передавать значительные осевые усилия. Компенсация должна быть рассчитана вместе с системой опор и анкеров.

Отсутствие дренажа

Закрытая арматура не означает, что участок опорожнён и не находится под давлением. Перед демонтажем требуется безопасный слив.

Длительная работа с закрытой напорной линией

При отсутствии расхода жидкость внутри корпуса нагревается. Если такой режим возможен, предусматривают байпас или автоматическую защиту. Xylem указывает, что при необходимости работы с закрытым нагнетанием должен применяться обходной контур, предотвращающий перегрев жидкости.

Часто задаваемые вопросы

Что обязательно входит в обвязку центробежного насоса?

Минимальный состав обычно включает всасывающий и напорный трубопроводы, отсечную арматуру, обратный клапан на напорной стороне, приборы контроля давления, соединительные элементы, опоры и дренаж. Точный комплект зависит от схемы установки.

Где устанавливается обратный клапан?

Обратный клапан обычно устанавливают после насоса, перед напорной запорной арматурой. При всасывании из нижней ёмкости отдельный донный клапан может находиться на погружённом конце всасывающей трубы.

Нужна ли задвижка перед насосом?

При работе с подпором задвижка или другое отсечное устройство обычно требуется для обслуживания. Если насос всасывает жидкость из расположенной ниже ёмкости, схема может отличаться.

Нужен ли фильтр перед центробежным насосом?

Фильтр нужен при наличии риска попадания механических примесей. При чистой среде его установка не всегда оправданна, поскольку он создаёт дополнительное сопротивление.

Что устанавливают сначала: задвижку или обратный клапан?

По направлению потока после насоса обычно сначала располагают обратный клапан, затем запорную арматуру. Это позволяет отключить напорную сеть и обслуживать клапан вместе с насосом.

Обязательна ли вибровставка?

Нет. Её устанавливают при реальной необходимости снижения передачи вибрации или компенсации перемещений. Вставка должна применяться вместе с правильно рассчитанными опорами и ограничителями.

Какой кран лучше поставить перед насосом?

Для небольших и средних диаметров часто используют полнопроходной шаровой кран. На крупных трубопроводах применяют задвижки и дисковые затворы. Окончательный выбор зависит от гидравлического сопротивления, среды, DN, PN и требований к управлению.

Заключение

Обвязка центробежного насоса — это не только две трубы и несколько клапанов. Полноценный насосный узел включает всасывающую и напорную линии, запорную и обратную арматуру, переходы, КИПиА, дренажные и воздушные устройства, опоры и средства защиты.

Ключевое внимание необходимо уделять входу в насос. Всасывающая линия должна быть герметичной, иметь достаточный диаметр, минимальное гидравлическое сопротивление и правильную геометрию. На напорной стороне важно предусмотреть обратный клапан, возможность отключения оборудования и контроль давления.

Дополнительные элементы — фильтр, донный клапан, байпас, компенсатор, система промывки уплотнения и автоматика — подбираются по фактическим условиям эксплуатации. Поэтому окончательная схема обвязки центробежного насоса должна разрабатываться на основании гидравлического расчёта, характеристик рабочей среды и руководства изготовителя оборудования.

Закажите поставку продукции для вашей задачи

  • Отгрузка из наличия от 1 дня, производство под заказ – от 14 дней
  • Риски повреждения исключаются даже при транспортировке
  • Каждое изделие индивидуально прокладывается картоном и пузырчатой пленкой во избежание образования сколов и царапин
  • Работает наше производство деталей трубопроводов по Москве и всей РФ
Оставьте заявку, чтобы получить предложение и цены
