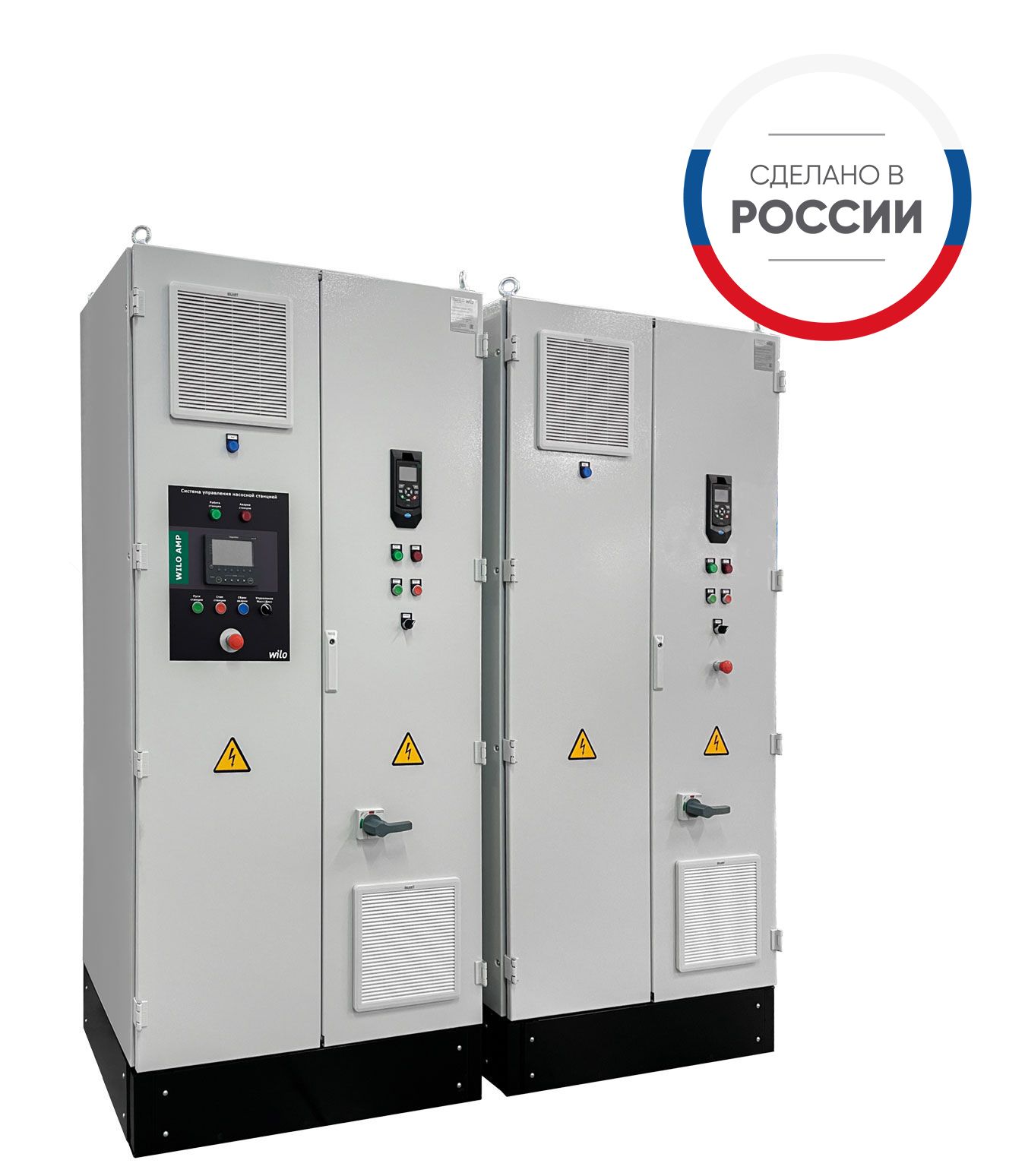

Wilo-AMP

Система управления
Автоматизация насосных станций с различным количеством насосов для систем водоснабжения, водоотведения, повышения давления и циркуляции с мощностью единичного насосного агрегата до 1 МВт, напряжением 400/690 В, 50/60 Гц. Система управления имеет различную конструкцию в зависимости от числа насосов и требований к коммутации насосов и параметров регулирования.
Подобрать систему управления можно в конфигураторе amp.wilo.ru
Легко интегрируется с системами диспетчеризации и другими АСУТП
Не требует постоянного контроля со стороны человека
Модульная конструкция системы:
– единый шкаф управления для всего диапазона мощностей, количества насосов и схем автоматизации
– модульная конструкция из стандартных силовых коммутационных элементов, позволяющая получить различные схемы автоматизации станции
– шкафы силовой коммутации — функционально законченные изделия и могут использоваться автономно для управления и регулирования насосами в ручном режиме
– разнообразие компоновочных решений
– возможность многофидерного подключения к питающей сети
– возможность комплектации системы автоматизации АВР
Разрабатывается индивидуально по ТЗ заказчика
Гибкость настроек определяет широкие возможности по конфигурированию системы
Контроль уровней доступа
Решения для удаленной диспетчеризации
Подключение однофазных/трехфазных задвижек

Система управления.

Автоматизация насосных станций с количеством насосов от 1 до 6 для систем водоснабжения, водоотведения, повышения давления и циркуляции с мощностью единичного насосного агрегата до 1 МВт, напряжением 400/690 В, 50/60 Гц. Система управления имеет различную конструкцию в зависимости от числа насосов и требований к коммутации насосов и параметров регулирования.
Примеры применения:
Станции первого подъема, водозаборы и водозаборные узлы (ВЗУ)
Станции второго, третьего, четвертого подъема
Повысительные насосные станции (ПНС)
Водонапорные насосные станции (ВНС)
Сетевые насосы и насосные группы
Насосные станции теплоснабжения
Насосные станции циркуляции воды
Диспетчеризация:
Поддержка протоколов PROFINET, Modbus TCP/RTU, Profibus DP и др.
Построение сложных АСУТП
Возможность построения кластера для увеличения количества управляемых насосов, в т.ч. и разной мощности
Согласование работы насосной установки с узлами и агрегатами объекта: задвижки, вакуумные установки, другие насосные установки и т.д.
Основные технологические функции:
Регулирование выходного давления, расхода, температуры, уровня или перепада давления в автоматическом режиме
Сигнализация отклонений технологических параметров от установленных пределов
Сигнализация состояния оборудования и исполнительных механизмов, запорной арматуры
Сигнализация срабатывания аварий
Автоматическая блокировка и защита технологического оборудования
Работа по показаниям выходного и входного датчиков и/или сигнализаторов предельных значений (ЭКМ)
Обеспечение бесперебойной работы системы без вмешательства человека
Возможность работы в ручном режиме

Информационные функции:
Логирование событий
Построение графиков контролируемых величин
Визуализация текущего состояния станции
Визуализация аварийных ситуаций
Дополнительные функции:
Выравнивание наработок насосов в группах (основные, пиковые, резервные)
Контроль «Нулевого расхода»
Выполнение тестовых запусков для простаивающих насосов
Внешние дискретные сигналы: «Пуск/стоп станции», «Сброс аварии», «Пуск/стоп всех насосов»
Защитные функции:
Защита насосов по показаниям встроенных датчиков (перегрев обмоток двигателя, вибрация, температура подшипника, настраиваемая дополнительная защита)
Защита насосов по электрическим характеристикам двигателя (замыкание на землю, заклинивание ротора, перекос фаз по току, правильность чередования фаз, перегрузка двигателя, низкое входное напряжение, потеря нагрузки)
Защита напорного водовода от сильного повышения давления
Контроль прорыва напорного водовода

Инструкция Wilo-AMP
