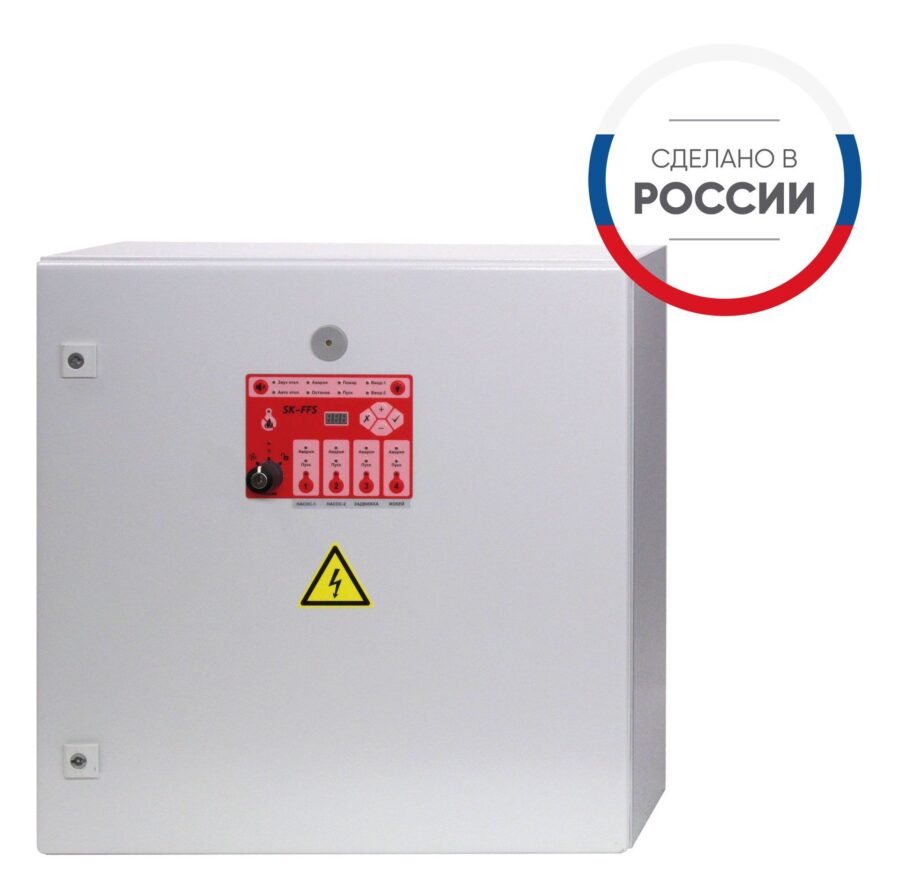

Wilo-SK-FFS

Прибор управления установками пожаротушения
Прибор управления SK-FFS для управления пожарными насосами и насосными станциями для противопожарного водоснабжения водяных
автоматических установок пожаротушения (АУП) и внутреннего противопожарного водопровода (ВПВ).
Предназначен для управления пожарными насосами и насосными станциями в составе дренчерной или спринклерной системы водяного и пенного пожаротушения
Разработан в соответствии с актуальными пожарными нормами и требованиями
Наличие цифровой индикации и звуковой сигнализации
Выносной диспетчерский пульт SK-FFS/RC (дополнительная опция)
Использование аналоговых преобразователей давления
Параметрическая настройка уровней давления
Глубокая цифровая самодиагностика
Специализированный контроллер WILO-FFS

Прибор управления установками пожаротушения.

Прибор управления SK-FFS для управления пожарными насосами и насосными станциями для противопожарного водоснабжения водяных автоматических установок пожаротушения (АУП) и внутреннего противопожарного водопровода (ВПВ).

Мощность электродвигателей: от 0,75 до 315 кВт
Номин. ток электродвигателей: от 2,5 до 630 А
Схема пуска: «прямой» или устройство плавного пуска на каждый насос
Рабочее напряжение питающей электросети: ~3х400 В / 50Гц
Количество насосов: от 2 до 8 (больше 4 по запросу)
Материал корпуса: сталь
Степень защиты: IP54
Температура эксплуатации: от +1 C° до +40 C°
Основные функции:
Прием электрических сигналов от технических средств, формирующих стартовый сигнал запуска прибора
Прием сигналов от устройств регистрации срабатывания систем противопожарной защиты, оказывающих влияние на алгоритм функционирования прибора
Автоматический контроль исправности линий связи/шлейфов
Пуск исполнительных устройств систем противопожарной защиты в автоматическом режиме и обеспечение необходимого алгоритма их функционирования с учетом параметров контролируемых сигналов
Пуск исполнительных устройств систем противопожарной защиты в ручном режиме
Автоматическое переключение электропитания с основного ввода на резервный при пропадании напряжения на основном вводе и обратно без выдачи ложных сигналов
Подключение резервного насоса при выходе из строя основного
Автоматическое управление жокей-насосом / дренажным насосом (при наличии)
Автоматическое управление электрозадвижками (при наличии) отображение информации, в зависимости от типа индицируемого события, посредством световой индикации и звуковой сигнализации
Программно-задаваемые параметры системы
Выходы на внешнее устройство диспетчеризации
Контроль состояния запорной арматуры

Дополнительные опции и модификации:
/Х8 (/X16) – Дополнительные сигнальные реле NO 8 шт. (16 шт.)
/PN25 – Диапазон датчика давления 25 бар (по запросу PN40, PN60, PN100)
/DP – Управление резервным дизельным насосом
/DG – Управление дизель-генератором
/Т1 – Для неотапливаемых помещений
Т= -25…+40 °С
/Т2 – Для улицы Т= -40…+40 °С (только до 15 кВт – 2 насоса)
/М2 – С 2-мя вводами без встроенного АВР (необходима 1-я категория электроснабжения)
/SP2 – Для систем с 2-мя основными + 2-мя резервными насосами с раздельной установкой насосов в 2-ух резервуарах с защитным отключением по минимальному уровню
/J-6,3A – Жокей-насос – максимальный номинальный ток
/V-3~10A – Задвижка – количество, тип и максимальный ток

Прибор управления SK-FFS
Преобразователи давления с выходным сигналом 4-20 мА
Платы контроля шлейфа
Комплект гермовводов
Инструкция по монтажу и эксплуатации
Оснащение (в зависимости от исполнения):
Сетевые рубильники вводов питания – с контакторами АВР – (для малых и средних мощностей) или рубильник с моторным приводом с 2-мя вводами, с автоматами вводов питания, контакторами управления моторным приводом и кнопкой принудительного отключения рубильника (для больших мощностей)
Автоматы основных насосов
Силовые контакторы основных насосов или для приборов с УПП – силовые контакторы
Тепловые реле основных насосов или устройства плавного пуска (УПП) при наличии УПП
Автомат выхода АВР
Автомат задвижки и/или жокея (при наличии на 3-4 канале)
Контакторы задвижки и/или жокея (при наличии на 3-4 канале)
Контроллер основной и предохранители контроля питания на вводе, цепей управления, контроля силовых цепей основных насосов
